Chương 2: Mô hình hệ thống mở OSI


Câu 6 (2 điểm): Khái niệm giao thức (protocol)? Cho ví dụ?
Là quy tắc giao tiếp (tiêu chuẩn giao tiếp) giữa hai hệ thống giúp chúng hiểu và trao đổi dữ liệu được với nhau(1 điểm).
Ví dụ(1 điểm): Internetwork Packet Exchange (IPX), Transmission control protocol/ Internetwork Protocol (TCP/IP), NetBIOS Extended User Interface (NetBEUI)…



Câu 7 (2 điểm): Chức năng và lợi ích của mô hình OSI?
*Chức năng(1 điểm)
Mô hình OSI (Open System Interconnection): là mô hình được tổ chức ISO đề xuất từ 1977 và công bố lần đầu vào 1984. Để các máy tính và các thiết bị mạng có thể truyền thông với nhau phải có những qui tắc giao tiếp được các bên chấp nhận. Mô hình OSI là một khuôn mẫu giúp chúng ta hiểu dữ liệu đi xuyên qua mạng như thế nào đồng thời cũng giúp chúng ta hiểu được các chức năng mạng diễn ra tại mỗi lớp.
*Lợi ích (1 điểm)
Trong mô hình OSI có bảy lớp, mỗi lớp mô tả một phần chức năng độc lập. Sự tách lớp của mô hình này mang lại những lợi ích sau:
- Chia hoạt động thông tin mạng thành những phần nhỏ hơn, đơn giản hơn giúp chúng ta dễ khảo sát và tìm hiểu hơn.
- Chuẩn hóa các thành phần mạng để cho phép phát triển mạng từ nhiều nhà cung cấp sản phẩm.
- Ngăn chặn được tình trạng sự thay đổi của một lớp làm ảnh hưởng đến các lớp khác, như vậy giúp mỗi lớp có thể phát triển độc lập và nhanh chóng hơn.
Mô hình tham chiếu OSI định nghĩa các qui tắc cho các nội dung sau:
- Cách thức các thiết bị giao tiếp và truyền thông được với nhau.
- Các phương pháp để các thiết bị trên mạng khi nào thì được truyền dữ liệu, khi nào thì không được.
- Các phương pháp để đảm bảo truyền đúng dữ liệu và đúng bên nhận.
- Cách thức vận tải, truyền, sắp xếp và kết nối với nhau.
- Cách thức đảm bảo các thiết bị mạng duy trì tốc độ truyền dữ liệu thích hợp.
- Cách biểu diễn một bit thiết bị truyền dẫn.



Câu 8 (2 điểm): Cấu trúc mô hình OSI(1 điểm)? Chức năng của các tang trong mô hình OSI(1 điểm)?

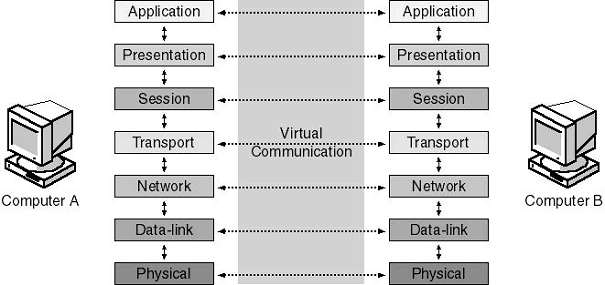

Mô hình tham chiếu OSI được chia thành bảy lớp với các chức năng sau(1 điểm):
- Application Layer (lớp ứng dụng): giao diện giữa ứng dụng và mạng.
- Presentation Layer (lớp trình bày): thoả thuận khuôn dạng trao đổi dữ liệu.
- Session Layer (lớp phiên): cho phép người dùng thiết lập các kết nối.
- Transport Layer (lớp vận chuyển): đảm bảo truyền thông giữa hai hệ thống.
- Network Layer (lớp mạng): định hướng dữ liệu truyền trong môi trường liên mạng.
- Data link Layer (lớp liên kết dữ liệu): xác định việc truy xuất đến các thiết bị.
- Physical Layer (lớp vật lý): chuyển đổi dữ liệu thành các bit và truyền đi.


(1 điểm)





Câu 9* (5 điểm): Phân tích các đơn vị dữ liệu của các tầng trong mô hình OSI?

- Người dùng thông qua lớp Application để đưa các thông tin vào máy tính. Các thông tin này có nhiều dạng khác nhau như: hình ảnh, âm thanh, văn bản…Do vậy đơn vị dữ liệu tại lớp này là Data(0.5 điểm)
- Tiếp theo các thông tin đó được chuyển xuống lớp Presentation để chuyển thành dạng chung, rồi mã hoá và nén dữ liệu. Đơn vị dữ liệu tại lớp này là Data(0.5 điểm).
- Tiếp đó dữ liệu được chuyển xuống lớp Session để bổ sung các thông tin về phiên giao dịch này. Đơn vị dữ liệu là data(0.5 điểm)
- Dữ liệu tiếp tục được chuyển xuống lớp Transport, tại lớp này dữ liệu được cắt ra thành nhiều Segment và bổ sung thêm các thông tin về phương thức vận chuyển dữ liệu để đảm bảo độ tin cậy khi truyền. ĐƠn vị dữ liệu là Segment(0.5 điểm).
- Dữ liệu tiếp tục được chuyển xuống lớp Network, tại lớp này mỗi Segment được cắt ra thành nhiều Packet và bổ sung thêm các thông tin định tuyến. Đơn vị dữ liệu là Packet(0.5 điểm).
- Tiếp đó dữ liệu được chuyển xuống lớp Data Link, tại lớp này mỗi Packet sẽ được cắt ra thành nhiều Frame và bổ sung thêm các thông tin kiểm tra gói tin (để kiểm tra ở nơi nhận). Đơn vị dữ liệu là Frame(1 điểm).
- Cuối cùng, mỗi Frame sẽ được tầng Vật Lý chuyển thành một chuỗi các bit, và được đẩy lên các phương tiện truyền dẫn để truyền đến các thiết bị khác. Đơn vị dữ liệu là Bit(0.5 điểm).



Câu 10** (3 điểm): Phân tích qui trình truyền dữ liệu giữa hai máy dựa trên mô hình OSI?

Quá trình đóng gói dữ liệu (tại máy gửi)(1 điểm)
Đóng gói dữ liệu là quá trình đặt dữ liệu nhận được vào sau header (và trước trailer) trên mỗi lớp.
Lớp Physical không đóng gói dữ liệu vì nó không dùng header và trailer. Việc đóng gói dữ liệu không nhất thiết phải xảy ra trong mỗi lần truyền dữ liệu của trình ứng dụng. Các lớp 5, 6, 7 sử dụng header trong quá trình khởi động, nhưng trong phần lớn các lần truyền thì không có header của lớp 5, 6, 7 lý do là không có thông tin mới để trao đổi.
Các dữ liệu tại máy gửi được xử lý theo trình tự như sau:
- Người dùng thông qua lớp Application để đưa các thông tin vào máy tính. Các thông tin này có nhiều dạng khác nhau như: hình ảnh, âm thanh, văn bản…
- Tiếp theo các thông tin đó được chuyển xuống lớp Presentation để chuyển thành dạng chung, rồi mã hoá và nén dữ liệu.
- Tiếp đó dữ liệu được chuyển xuống lớp Session để bổ sung các thông tin về phiên giao dịch này.
- Dữ liệu tiếp tục được chuyển xuống lớp Transport, tại lớp này dữ liệu được cắt ra thành nhiều Segment và bổ sung thêm các thông tin về phương thức vận chuyển dữ liệu để đảm bảo độ tin cậy khi truyền.
- Dữ liệu tiếp tục được chuyển xuống lớp Network, tại lớp này mỗi Segment được cắt ra thành nhiều Packet và bổ sung thêm các thông tin định tuyến.
- Tiếp đó dữ liệu được chuyển xuống lớp Data Link, tại lớp này mỗi Packet sẽ được cắt ra thành nhiều Frame và bổ sung thêm các thông tin kiểm tra gói tin (để kiểm tra ở nơi nhận).
- Cuối cùng, mỗi Frame sẽ được tầng Vật Lý chuyển thành một chuỗi các bit, và được đẩy lên các phương tiện truyền dẫn để truyền đến các thiết bị khác.
Quá trình truyền dữ liệu từ máy gửi đến máy nhận(1 điểm).
Bước 1: Trình ứng dụng (trên máy gửi) tạo ra dữ liệu và các chương trình phần cứng, phần mềm cài đặt mỗi lớp sẽ bổ sung vào header và trailer (quá trình đóng gói dữ liệu tại máy gửi).
Bước 2: Lớp Physical (trên máy gửi) phát sinh tín hiệu lên môi trường truyền tải để truyền dữ liệu.
Bước 3: Lớp Physical (trên máy nhận) nhận dữ liệu.
Bước 4: Các chương trình phần cứng, phần mềm (trên máy nhận) gỡ bỏ header và trailer và xử lý phần dữ liệu (quá trình xử lý dữ liệu tại máy nhận).
Giữa bước 1 và bước 2 là quá trình tìm đường đi của gói tin. Thông thường, máy gửi đã biết địa chỉ IP của máy nhận. Vì thế, sau khi xác định được địa chỉ IP của máy nhận thì lớp Network của máy gửi sẽ so sánh địa chỉ IP của máy nhận và địa chỉ IP của chính nó:
- Nếu cùng địa chỉ mạng thì máy gửi sẽ tìm trong bảng MAC Table của mình để có được địa chỉ MAC của máy nhận. Trong trường hợp không có được địa chỉ MAC tương ứng, nó sẽ thực hiện giao thức ARP để truy tìm địa chỉ MAC. Sau khi tìm được địa chỉ MAC, nó sẽ lưu địa chỉ MAC này vào trong bảng MAC Table để lớp Datalink sử dụng ở các lần gửi sau. Sau khi có địa chỉ MAC thì máy gửi sẽ gởi gói tin đi (giao thức ARP sẽ được nói thêm trong chương 6).
- Nếu khác địa chỉ mạng thì máy gửi sẽ kiểm tra xem máy có được khai báo Default Gateway hay không.
+ Nếu có khai báo Default Gateway thì máy gửi sẽ gởi gói tin thông qua Default Gateway.
+ Nếu không có khai báo Default Gateway thì máy gởi sẽ loại bỏ gói tin và thông báo "Destination host Unreachable"
Chi tiết quá trình xử lý tại máy nhận(1 điểm)
Bước 1: Lớp Physical kiểm tra quá trình đồng bộ bit và đặt chuỗi bit nhận được vào vùng đệm. Sau đó thông báo cho lớp Data Link dữ liệu đã được nhận.
Bước 2: Lớp Data Link kiểm lỗi frame bằng cách kiểm tra FCS trong trailer. Nếu có lỗi thì frame bị bỏ. Sau đó kiểm tra địa chỉ lớp Data Link (địa chỉ MAC) xem có trùng với địa chỉ máy nhận hay không.
Nếu đúng thì phần dữ liệu sau khi loại header và trailer sẽ được chuyển lên cho lớp Network.
Bước 3: Địa chỉ lớp Network được kiểm tra xem có phải là địa chỉ máy nhận hay không (địa chỉ IP) ? Nếu đúng thì dữ liệu được chuyển lên cho lớp Transport xử lý.
Bước 4: Nếu giao thức lớp Transport có hỗ trợ việc phục hồi lỗi thì số định danh phân đoạn được xử lý. Các thông tin ACK, NAK (gói tin ACK, NAK dùng để phản hồi về việc các gói tin đã được gởi đến máy nhận chưa) cũng được xử lý ở lớp này. Sau quá trình phục hồi lỗi và sắp thứ tự các phân đoạn,
dữ liệu được đưa lên lớp Session.
Bước 5: Lớp Session đảm bảo một chuỗi các thông điệp đã trọn vẹn. Sau khi các luồng đã hoàn tất, lớp Session chuyển dữ liệu sau header lớp 5 lên cho lớp Presentation xử lý.
Bước 6: Dữ liệu sẽ được lớp Presentation xử lý bằng cách chuyển đổi dạng thức dữ liệu. Sau đó kết quả chuyển lên cho lớp Application.
Bước 7: Lớp Application xử lý header cuối cùng. Header này chứa các tham số thoả thuận giữa hai trình ứng dụng. Do vậy tham số này thường chỉ được trao đổi lúc khởi động quá trình truyền thong giữa hai trình ứng dụng.
